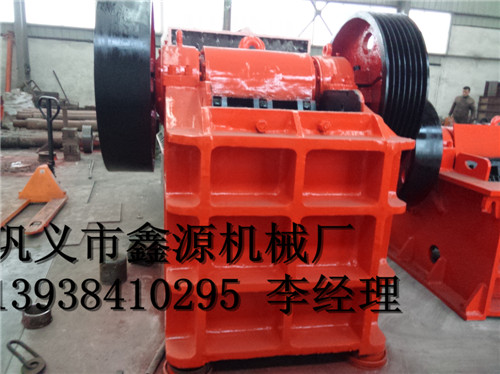

顎式破碎機的主要配件
1.機架 機架是上下開口的四壁剛性框架,用作支撐偏心軸并承受破碎物料的反作用力,要求有足夠的強度和剛度,一般用鑄鋼整體鑄造,小型機也可用高品質鑄鐵代替鑄鋼。大型機的機架需分段鑄成,再用螺栓牢固鏈接成整體,鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成,但剛度較差。
2.顎板和側護板
定顎和動顎都由顎床和顎板組成,顎板是工作部分,用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁,動顎顎床懸掛在周上,要有足夠的強度和剛度,以承受破碎反力,因而大多是鑄鋼或鑄鐵件。
3.傳動件
偏心軸是破碎機的主軸,受有巨大的彎扭力,采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪,另一端裝飛輪。
4.調節裝置
調節裝置有楔塊式,墊板式和液壓式等,一般采用楔塊式,由前后兩塊楔塊組成,前楔塊可前后移動,頂住后推板;后楔塊為調節楔,可上下移動,兩楔塊的斜面倒向貼合,由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。
5.飛輪
顎式破碎機的飛輪用以存儲動顎空行程時的能量,再用于工業形成,使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造,小型機的飛輪常制成整體式。飛輪制造,安裝時要注意靜平衡。
6.潤滑裝置
偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小,使心軸與軸瓦之間潤滑困難,常在軸瓦底部開若干軸向油溝,中間開一環向油槽使之連通,再用油泵強制注入干黃油進行潤滑。
