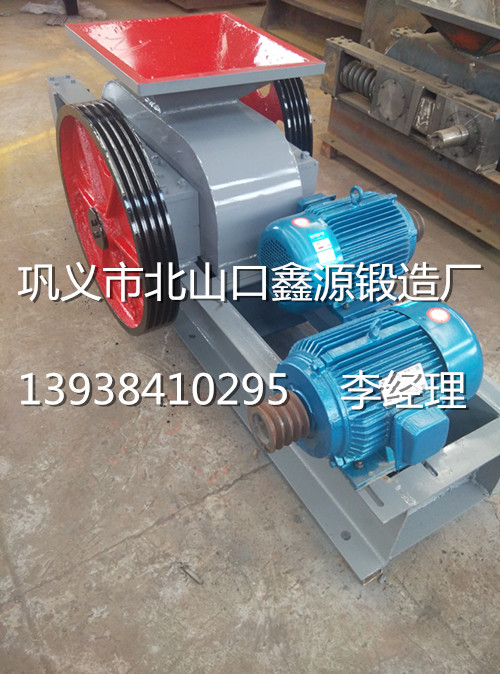

對輥式破碎機適用于冶金、建材、耐火材料等工業部門破碎中、高等硬度的物料。該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。出料粒度的調節:兩輥輪之間裝有楔形或墊片調節裝置,楔形裝置的裝有調整螺栓,當調整螺栓將楔塊向上拉起時,楔塊將活動輥輪頂離固定輪。
工作原理
對輥式破碎機將破碎物料經給料口落入兩輥?zhàn)又g,進行擠壓破碎,成品物料自然落下。遇有過硬或不可破碎物時,對輥式破碎機的輥?zhàn)涌蓱{液壓缸或彈簧的作用自動退讓?zhuān)馆佔娱g隙增大,過硬或不可破碎物落下,從而保護機器不受損壞。相向轉動的兩輥?zhàn)佑幸欢ǖ拈g隙,改變間隙,即可控制產品較大排料粒度。雙輥破碎機是利用一對相向轉動的圓輥,四輥破碎機則是利用兩對相向轉動的圓輥進行破碎作業。
使用領域
對輥式破碎機(對輥破碎機)適用于在水泥、化工、電力、礦山、冶金、建材、耐火材料、煤礦等行業脆性塊狀物料的粗,中級破碎,其入料粒度大,出料粒度可調,可對抗壓強度≤160MPa的物料進行破碎。特別是煤炭行業,使用本機破碎原煤,只要經過除鐵、除雜、無須除矸、便可直接進行破碎,破碎出的物料,粒度均勻,過粉碎率低,從而簡化了選煤工藝,降低了投資和生產成本。
注意事項
1)要加強給礦的除鐵工作 。非破碎物(釬頭等物)掉入雙輥間會損壞破碎機,以致造成停車事故。所以在破碎機前應安裝除鐵裝置。
2)粘性物料容易堵塞破碎空間,在處理堵塞故障應停車處理,不可在運轉中進行捅礦。
3)當處理的物料含大塊較多時,要注意大塊礦石容易從破碎空間擠出來 ,以防傷人或損壞設備。
4)雙輥破碎機運轉較長時間后,由于輥面的磨損較大,會引起產品粒度過細,這時要注意調整排礦口或?qū)υO(shè)備進行檢修。
5)加強對雙輥破碎機設備的檢查 ,對設備的潤滑部位要按時加油 ,保持設備良好的潤滑狀態。
安裝、調試和試運轉
(一)安裝和調整
使用單位參考本說明書所附之地基圖,設計基礎施工圖,將機器穩固定裝在專門設計的基礎上,為了更好地承受機器在工作時所產生的均力,可以在底架下安放枕木木條使整臺機器與枕木木條貼合,并留出出料位置。
本機器以完整的裝配形式供應,但須仔細檢查在運輸過程中式較長時間的貯存過程中,機器有無損傷,滑動部分和潤滑部分有無銹蝕,確定機器完整無損后方可進行安裝,機器安裝,并找準水平之后,然后按圖紙進行傳動部分的安裝,傳動皮帶應調整到松緊適當?shù)奈恢蒙?,壓力彈簧須調到適當位置方可。
全部安裝結束后還要嚴格地檢查各緊固部分不得有松動現象。
(二)試運轉
機器安裝完畢后,正式投入生產前,必須進行試運轉。
1、空動轉試驗:
機器在使用現場,須進行不少于2小時連續空運轉試驗,動轉時軸承溫升不得超過30℃、較高溫長不得大于40℃,鏈輪、減速機、三角皮帶輪和軋輥等部分轉動應平穩,無不正常的噪聲,軋輥間不得碰在空運轉試驗達到良好的基礎上,方能進行負荷運轉試驗,負荷試驗時間
