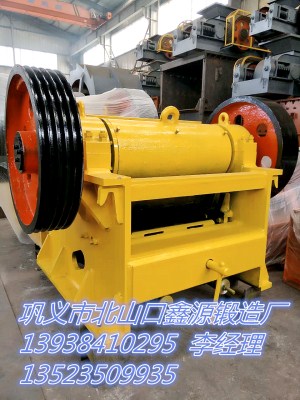

顎式破碎機是破碎設備中的基礎設備,天佑辰鍛造作為專注礦山設備生產的企業,對顎式破碎機的熟識程度更是如庖丁解牛,本文中TYC鍛造為大家介紹顎式破碎機的主要零部件的性能。
1、顎式破碎機飛輪
顎式破碎機的飛輪用以存儲動顎空行程時的能量,再用于工業形成,使機械的工作負荷趨于均勻;帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造,小型機的飛輪常制成整體式。飛輪制造、安裝時要注意靜平衡。
2、顎式破碎機機架
機架是上下開口的四壁剛性框架,用作支撐偏心軸并承受破碎物料的反作用力,要求有足夠的強度和剛度,一般用鑄鋼整體鑄造,小型破碎機也可用高品質鑄鐵代替鑄鋼。大型機的機架需分段鑄成,再用螺栓牢固鏈接成整體,鑄造工藝復雜。
3、顎式破碎機調節裝置
調節裝置有楔塊式、墊板式和液壓式等,一般采用楔塊式。調節裝置楔塊式有前后兩塊楔塊組成,前楔塊可前后移動,頂住后推板;后楔塊為調節楔塊,可上下移動。兩楔塊的斜面倒向貼合,由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與支架之間的墊片多少來實現。
4、顎式破碎機顎板和側護板
定顎與動顎都由顎床和顎板組成,顎板是工作部分,用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁,動鄂顎床懸掛在軸上,因要承受較強的破碎反擊力,所以多是鑄鋼或鑄鐵件。
5、顎式破碎機傳動件
偏心軸是破碎機的主軸,需要承受巨大的彎扭力,采用高碳鋼制造。偏心部分需經加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪,另一端裝飛輪。
6、顎式破碎機潤滑裝置
偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小,使心軸與軸瓦之間潤滑困難,常在軸瓦底部開若干軸向油溝,中間開一環向油槽使之連通,再用油泵強制注入干油潤滑。
顎式破碎機是出現較早的破碎設備,河南TYC鍛造廠作為礦山設備進出口生產基地,應市場需求,在過去的幾十年里不斷的改革創新,先后研制出了粗鄂、細顎破碎機,產品規格齊全,歡迎新老客戶來廠參觀考察。
