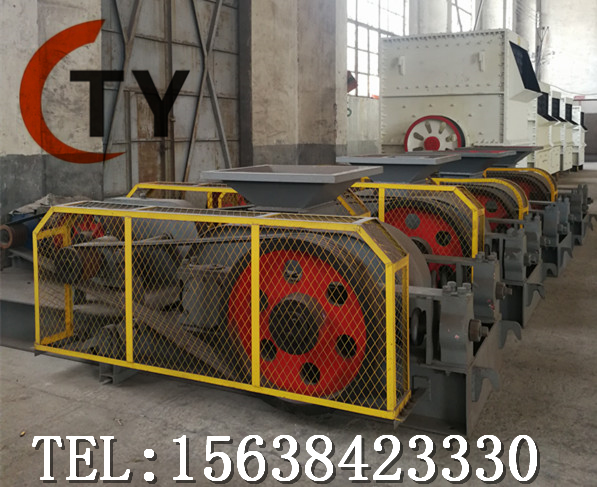

對輥式破碎機在市場上使用較多,因此我們一定了解設備的基本結構,其重要性不言而喻。
對輥式破碎機是由破碎輥、調整裝置、彈簧保險裝置、傳動裝置和機架等組成。
調整裝置:是用來調整兩個破碎輥之間的間隙大小的,它是通過增減兩個輥子之間的墊片數量,或者是利用蝸輪調整機構進行調整的,以此控制破碎產品粒度。
彈簧保險裝置:是對輥式破碎機中一個很重要的部件,彈簧松緊程度,對破碎機正常工作和過載保護都有很重要的作用。機器在正常工作的時候,彈簧的壓力應能平衡兩個輥子之間所產生的作用力,以保護排礦口的間隙,使產品的粒度均勻。當破碎機進入非破碎物體的時候,彈簧應被壓縮,迫使可動破碎輥橫向移動,排礦口寬度增大,保證機器不致?lián)p壞。非破壞物體排除后,彈簧恢復原狀,機器照常工作。
在破碎機工作過程中,保險彈簧總是處于振動狀態的,所以彈簧比較容易造成疲勞損壞,所以我們一定經常檢查,定期更換。
傳動裝置:電動機通過三角皮帶(或齒輪減速裝置)和一對長齒齒輪,帶動兩個破碎輥作相向的旋轉運動。該齒輪是一種特制的標準的長齒,當破碎機進入非破碎物體,兩輥軸之間的距離將發生變化,這時長齒齒輪仍能保證正常的嚙合。但是,這種長齒齒輪很難制造,工作中常??ㄗ』蚴钦蹟啵X輪修整也比較困難,而且工作時噪音比較大。
