復擺顎式破碎機的工作原理，鄂破結構分析

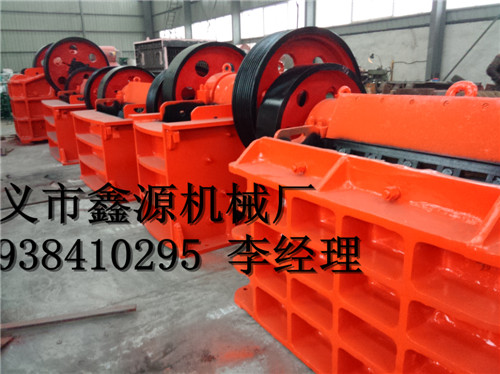

動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線（半徑等于偏心距），逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式顎式破碎機。

復擺式顎式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。

        顎式破碎機（顎破）分簡單擺動顎式破碎機和復雜擺動顎式破碎機兩種類型，它們的工作原理很相似，動顎的運動軌跡有較大的差別。簡單擺動顎式破碎機，因動顎是懸掛在支承軸上，所以當動顎作往復運動時，動顎上各點的運動軌跡都是圓弧形，而且水平行程上小下大，而以動顎的底部（排礦口處）為較大。由于落入破碎腔的礦石，上部均為大礦塊，往往達不到礦石破碎所必需的壓縮量，故上部的大塊礦石，需反復壓碎多次，才能破碎。破碎負荷大都集中在破碎腔的下部，整個顎板沒有均勻工作，從而降低了破碎機的生產能力。同時這種破碎機的垂直行程小，磨剝作用小，排礦速度慢。但顎板的磨損較輕，產品過粉碎少。復雜擺動顎式破碎機，由于其動顎又是曲柄連桿機構的連桿，在偏心軸的帶動下，動顎上點的運動軌跡近似橢圓形，橢圓度是上小下大，其上部則近似圓形。這種破碎機的水平行程正好與簡擺顎式破碎機相反，其上部大下部小，上部的水平行程約為下部的1.5倍，這樣就可以滿足破碎腔上部大塊礦石破碎所需的壓縮量。同時整個動顎的垂直行程都比水平行程大，尤其是排礦口處，其垂直行程約為水平行程的3倍，有利于促進排礦和提高生產能力。實踐表明，在相同條件下，復擺顎式破碎機的生產能力比簡擺顎式破碎機高30%左右。但顎板的磨損快，產品過粉碎嚴重。
