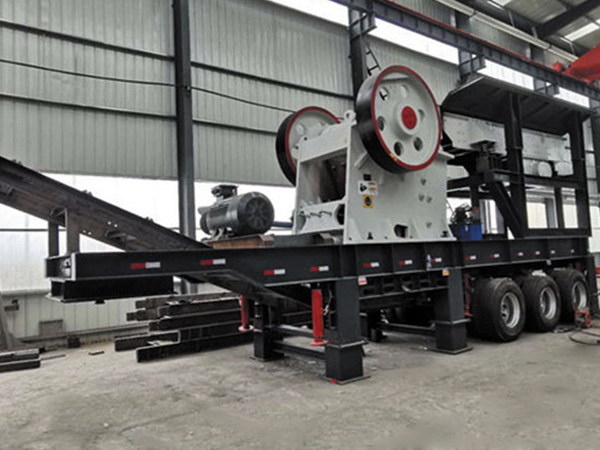

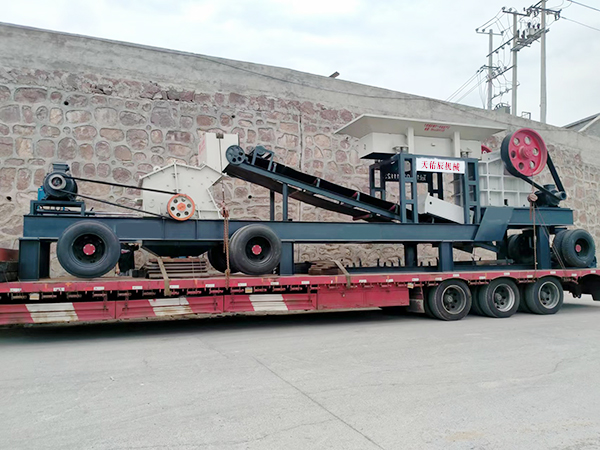

顎式移動破碎站的主設備是顎式破碎機,顎式破碎機的工作部分是兩塊顎板,一是固定顎板(定顎),垂直(或上端略外傾)固定在機體前壁上,另一個是活動顎板(動顎),位置傾斜,與固定顎板形成上大下小的破碎腔(工作腔)?;顒?dòng)顎板對固定顎板做周期性的往復運動,時而分開,時而靠近。分開時,物料進入破碎腔,成品從下部卸出:靠近時,裝在兩塊顎板之間的物料受到擠壓,彎折和劈裂作用而破碎,適用于粗、中碎硬質物料和中硬質物料。
1. 噪聲低,粉塵少。
2. 其破碎比大,產品粒度均勻。
3. 結構簡單,工作可靠,運營費用低。
4. 潤滑系統安全可靠,部件更換方便,設備維護保養簡單。
5. 破碎腔深而且無死區,提高了進料能力與產量。
6. 設備節能:單機節能15-30%,系節能一倍以上。
7. 排料口調整范圍大,可滿足不同用戶的要求。
8. 墊片式排料口調整裝置,可靠方便,調整范圍大,增加了設備的靈活性。
型號 | 給料口尺寸 (mm) |
大進 料粒度 (mm) |
排料口調 整范圍 (mm) |
處理能力 (t/h) |
偏心軸轉速 (r/min) |
電動機功率 (kw) |
外形尺寸(長×寬×高) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 11 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-21 | 300 | 15 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-64 | 275 | 30 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 55 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 55 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-160 | 250 | 55 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 2660×2430×2800 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-380 | 200 | 110 | 3380×2870×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 160-220 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 280-355 | 5160×3660×4248 |
